冲击式破碎机工作视频,广西客户处理河卵石

冲击式破碎机简称冲击破,又称制砂机,结合国内砂石生产方面的实际情况,研制开发的一种效率高、智能环保、实用可靠的设备,可碎石、可制砂,适用于软或中硬和极硬物料的破碎、整形,广泛应用于各种矿石、水泥、机制建筑砂、建筑垃圾等各种物料。

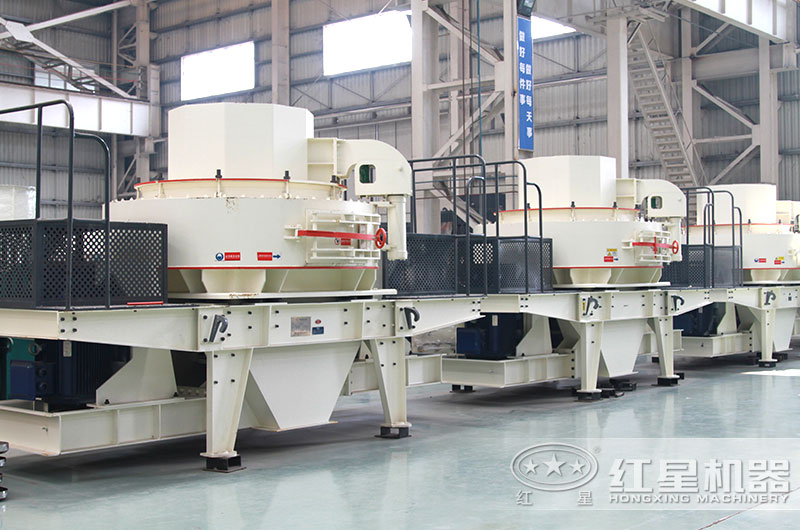

冲击式破碎机图片

冲击式破碎机图片

冲击式破碎机图片

冲击式破碎机设备图片

冲击式破碎机VSI系列,有现货

md6冲击式制砂机

md6冲击式制砂机图片,整形效果好

冲击式破碎机结构组成

摩登6主要生产有HX、VSI、md6型冲击式破碎机,由进料、散料盘、深腔转子、周护板、液压装置、菱形冲击块、标准电机、密封结构、主轴总成、底座传动装置及电机等组成。

冲击式破碎机结构图

冲击式破碎机结构图

冲击式破碎机工作原理

物料由进料斗进入冲击式破碎机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。

这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循环筛分系统形成闭路,一般循环三次即可将物料破碎成20目以下。

冲击式破碎机工作原理图

冲击式破碎机工作原理图

冲击式破碎机突出优势

1效率高:在内部和发射口结构上也采用了曲线型设计,加上深腔叶轮,运行更加流畅,产能也提升30%以上;

2成品粒型好:有中心和周边不同进料形式,避免了含水量过大造成堵塞现象,细碎后的成品物料细度均匀、无针片状、质量结实,工业价值颇高;

3节能环保:又采用特别空气自循环系统和全密封结构,并配置除尘、除音设备,环保效果也较为显著,破碎过程杜绝了一切污染现象,每年节省的电费也能达到8-10万元;

4使用寿命长:板锤、反击板等部件采用的是德国新型耐磨材料制成,结实耐用,使用寿命延长2-3倍以上;

5节省投资成本:体积小缩小1/3,机重减轻35%左右,减少占地面积及运输费用,各项投资共计节省12万元;

冲击式破碎机客户现场

河南新乡客户破碎现场

河南客户破碎现场,时产200吨,处理青石

山西阳泉客户现场

山西阳泉客户现场,配置密封输送带

安徽客户安装现场拍摄图

安徽客户安装现场拍摄图

冲击式破碎机价格

一台冲击式破碎机价格多少钱?一般来说,该设备的价位值并不统一,通常在10-80万左右,因为各冲击式破碎机厂家定价标准有一定差异,其中摩登6机械厂家直销,价格更实惠,原因在于厂家集研发、生产、销售、维修为一体,所有流程环节均不流经其他厂商,继而会节省7%左右的中间费用;

同时厂家进货渠道固定化,保证质量优、成本低,进一步节省制造成本,具体冲击式破碎机报价,可点击咨询或拨打咨询热线0123-4566789了解,随时有销售经理提供详情单,即享“万元折扣优惠”,并根据客户实际需求、作业情况,免费制定投资方案。

用户来访参观选购

用户来访参观选购、质量得到肯定

冲击式破碎机发货现场

冲击式破碎机发货现场,当日抵达河南南阳

全套冲击式破碎机设备-量身设计生产方案

开办一个砂石厂能否给用户创造高收益,除了设备选择,破碎生产线设计也很重要,具体需要哪些设备,还要结合用户进料粒度大小、产量、成品需求、施工场地、投资预算等情况,合理选型、设计生产方案。

全套破碎生产线设备:给料机+颚式破碎机+冲击式破碎机+振动筛+输送机(具体长度根据场地定)等,还可根据需要加入二破设备:反击式破碎机/圆锥破碎机。

破碎生产线流程图

破碎生产线流程图

以上配置方案也并不是固定的,如果您想了解更多设计方案,或有特殊需求,欢迎点击在线咨询或留言,提交您的需求,有专业的技术团队进行综合分析,免费为您量身设计生产方案。

摩登6售后服务

摩登6冲击式破碎机厂家地址:郑州高新技术产业开发区檀香路8号。

冲击式破碎机 技术参数

型号 VSI 7611 VSI 8518 VSI 9526 VSI 1140 VSI 1145 VSI 1150
处理量
(t/h)
瀑落与中心进料 80-180 140-260 200-380 300-520 350-610 360-650
全中心进料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1150-1300 1150-1300 1150-1300
电机功率(kw) 4P   110 4P   180 4P   264 4P   400 4P   440 4P   500
外形尺寸(长×宽×高)(mm) 4100×2250×2300 4160×2320×2900 4560×2450×2830 5500×2700×3100 5500×2700×3100 5500×2700×3100

注:产量根据不同物料,进料粒度等因素其结果将有所不同
